EN KOMPLETT OG NYTTIG VEILEDNING FOR TILGANGSPANELTYPER OG INSTALLASJONSTrinn

Hva er et gipspanel og hvorfor betyr det noe?

Et gipstilgangspanel er en avtagbar eller hengslet dør installert i flukt inn i en gipsplatevegg eller -tak, og gir en brukbar åpning for å nå rørleggeravstengninger, elektriske koblingsbokser, HVAC-spjeld eller strukturelle komponenter uten å kutte gjennom ferdig gipsvegg hver gang. Å velge riktig paneltype og installere den riktig første gang sparer timer med reparasjonsarbeid og forhindrer kostbare gipsskader ved hvert fremtidig serviceoppkall.

Ifølge industriens estimater, en dårlig plassert eller feil størrelse tilgangspanel legger i gjennomsnitt 2–4 timers utbedringsarbeid per servicebesøk. Denne veiledningen dekker alle viktige panelkategorier, kritiske regler for dimensjonering og innramming, og en komplett installasjonsgjennomgang slik at entreprenører og gjør-det-selv-arbeidere kan få det riktig én gang.

Hovedtyper av gipspaneler

Å forstå hvilken paneltype som passer ditt prosjekt er den viktigste enkeltavgjørelsen. Feil valg fører til hull, rasling, kodefeil eller paneler som rett og slett ikke kan åpnes på trange steder.

Standard gipsplater med perleflens

Dette er de vanligste boligpanelene. En metall- eller plastramme med en perleflens i gips er satt inn i en innrammet grov åpning, og selve døren aksepterer et gipsinnlegg slik at panelet smelter sømløst inn i den omkringliggende veggen. Typiske størrelser varierer fra 6×6 tommer opp til 24×24 tommer. De er best egnet for vegger og tak som males etter installasjon, og gir en nesten usynlig finish.

Flush Access Panels (skrutrekker-lås)

Flush paneler har en solid metall- eller plastdør som sitter nøyaktig i nivå med veggoverflaten. En kvart omdreiningsskrutrekker holder døren lukket. Disse er vanlige i næringsbygg, vaskerom og mekaniske rom der en usynlig finish er mindre viktig enn rask, verktøytilgjengelig inngang. Standard kommersielle størrelser inkluderer 12×12, 14×14 og 16×16 tommer , selv om egendefinerte størrelser er allment tilgjengelige.

Brannklassifiserte tilgangspaneler

Påkrevd av kode når en tilgangsåpning trenger gjennom en brannklassifisert vegg eller takmontering – for eksempel en 1-times eller 2-timers klassifisert korridorvegg i en flerfamiliebygning eller kommersiell struktur. Disse panelene har en UL-liste (som UL 10B eller UL 10C) og bruker vanligvis 20-gauge eller tyngre stålkonstruksjon med svellende tetninger. Å bruke et ikke-klassifisert panel i en brannklassifisert montering er et kodebrudd som kan resultere i mislykkede inspeksjoner og ansvarseksponering.

Isolerte tilgangspaneler

Brukes i yttervegger, loftsluker og krypkjellertak der termisk ytelse er viktig. En isolert kjerne (vanligvis stiv polyisocyanurat eller EPS-skum) er festet til dørpanelet. Kvalitetsisolerte paneler oppnår R-verdier mellom R-10 og R-20 , som bidrar til å opprettholde integriteten til bygningskonvolutten. Se etter paneler med en kontinuerlig pakningsforsegling rundt omkretsen for å forhindre luftinfiltrasjon.

Plaster-Stop (mudder-inn) paneler

Designet for finérgips eller skumbelegg i stedet for tapede gipsplater. Rammen har et bredere returben som fungerer som en gipsavretting. Etter plastering avslører bare en fin hårlinje panelets omkrets. Dette er det riktige valget for historiske renoveringsprosjekter som bruker våtgipssystemer.

Avtakbare panelsystemer

I noen applikasjoner - spesielt over falltak eller i mekaniske løp - er et helt avtagbart panel uten hengsler å foretrekke. Disse panelene klemmes eller friksjonspasses inn i en ramme og kan løftes helt ut, slik at stort utstyr eller rør kan føres gjennom åpningen. De er vanlige i industri- og gjestfrihetskonstruksjon.

Låse tilgangspaneler

For paneler i offentlig tilgjengelige områder som inneholder elektriske paneler, gassavstengninger eller sensitive kontroller, er en nøkkellåsesylinder eller hengelåshasp integrert i døren. De fleste byggeforskrifter krever låsepaneler for elektriske skap tilgjengelig for publikum. Sylinderlåsalternativer inkluderer standard nøkkel eller Best/Falcon utskiftbare kjerner for hovednøkkelsystemer.

Tilgangspanelstørrelse og krav til innramming

Riktig grov åpningsstørrelse og solid innramming er ikke omsettelige. Et panel som sitter i underdimensjonert eller ut-av-firkantet innramming vil aldri lukke flatt eller tette ordentlig.

Hvordan bestemme riktig panelstørrelse

Adgangsåpningen må være stor nok til at en persons arm – eller ideelt sett en persons overkropp – kan nå den dypeste komponenten som kan repareres. Som en praktisk regel:

• Ventil- eller stengetilgang (enkeltventil): Minimum 12×12 tommer
• Tilgang til elektrisk koblingsboks: Minimum 14×14 tommer per NEC 314,29
• Rørleggeropprydding eller tilgang til feller: Minimum 18×18 tommer
• Helkroppsinngang (krypkjellerluke): Minimum 22×30 tommer per IRC R408,4

Kontroller alltid endringer i lokale koder, ettersom noen jurisdiksjoner krever større minimumsdimensjoner.

Innramming av den grove åpningen

Den grove åpningen må innrammes med doble topper og terskelplater hvis den faller mellom to stendere, eller med forkrøplede stendere og blokkering hvis den avbryter et enkelt stenderfelt. Den grove åpningen bør være ¼ tomme til ½ tomme større enn panelets oppførte grove åpningsdimensjon på hver side for å tillate nivå- og loddjustering. Bruk et nivå og en firkant på hvert rammeelement - en panelramme installert ut av lodd med enda 1/8 tomme vil binde seg ved lukking.

Hensyn til studs og bjelkelagsavstand

Standard 16-tommers innramming på midten har plass til paneler opptil 14 tommer brede uten ekstra innramming. For 24-tommers innramming på midten passer paneler opptil 22 tommer brede i en enkelt bukt. Ethvert panel som er bredere enn en enkelt bukt krever doble rammeelementer på hver side for å opprettholde veggens strukturelle integritet.

Verktøy og materialer som trengs for installasjon

Å samle alt før start forhindrer turer midt i jobben til jernvarehandelen og holder arbeidet i gang effektivt.

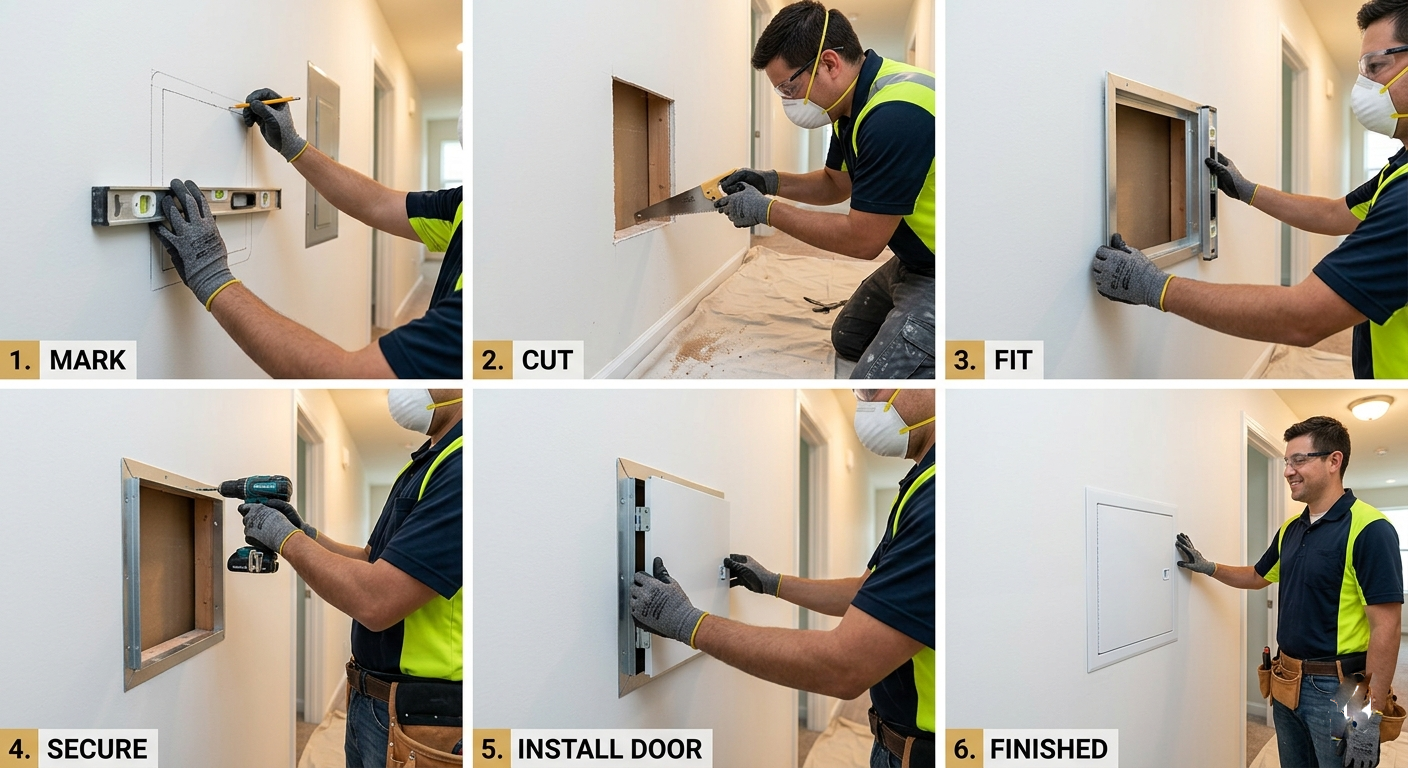

Trinn-for-trinn installasjon av gipsveggtilgangspanel

Følg disse trinnene i rekkefølge. Å hoppe fremover – spesielt når det gjelder layout og innramming – er den viktigste årsaken til feiljusterte paneler og tilbakeringing.

Trinn 1: Finn Utilities og merk åpningen

Bruk en studsøker og en berøringsfri spenningstester for å bekrefte at ingen strømførende ledninger, rør eller kanaler går gjennom den planlagte kuttesonen. Marker midten av målkomponenten, og legg deretter ut de grove åpningsdimensjonene med en blyant og innrammingsfirkant. Dobbeltsjekk målene to ganger før du skjærer. Å kutte i strømførende ledninger eller kobberforsyningsledninger er farlig og dyrt.

Trinn 2: Ram inn åpningen

Hvis åpningen faller innenfor en eksisterende stenderbrønn, skjær ut gipsplaten i den bukten først (du vil erstatte den med panelet). Installer horisontal blokkering – typisk 2×4 trelast – på toppen og bunnen av den tiltenkte åpningen, spikret eller skrudd mellom de flankerende stenderne. Hvis panelet spenner over mer enn ett stenderfelt, legg til en kongebolt og trimmerstift på hver side og installer doble topper øverst og nederst. Alle innrammingselementer må være i flukt med overflaten til de eksisterende stenderne så panelrammen sitter flatt.

Trinn 3: Kutt gipsplaten

Skår gipsveggen langs layoutlinjene dine med en verktøykniv, og skjær deretter gjennom med en stikksag eller oscillerende verktøy. Hold bladet tett mot rammen for å produsere en ren, støttet kant. Fjern det kuttede stykket. Hvis gipskanten langs sidene av åpningen ikke er støttet (ingen stender bak den), legg til en støtteblokk på 2×4 for å gi panelrammen noe å feste i.

Trinn 4: Sett panelrammen

Skyv panelrammen inn i åpningen. For perleflenspaneler vil flensen overlappe overflaten av gipsveggen med ¾ tomme på alle sider. Sjekk rammen for nivå og lodd – juster shims om nødvendig. Fest rammen gjennom de forhåndsborede hullene inn i rammen med de medfølgende skruene eller 1-5/8-tommers gipsskruer med maksimalt 8-tommers intervaller . Ikke stram skruene for hardt på plastkarmene, da dette vil bøye rammen og forhindre at døren lukkes i flukt.

Trinn 5: Tape og finish (perleflenspaneler)

Påfør et tynt strøk med universalfugemasse over vulstflensen, og innstøp nettingtape i hvert hjørne. Fjær sammensetningen 6–8 tommer utenfor flenskanten for en usynlig overgang. Påfør et andre strøk etter at det første har tørket helt (vanligvis 24 timer). Slip lett med 120-korn før grunning. Tre tynne strøk gir alltid et flatere resultat enn ett tykt strøk.

Trinn 6: Grunn, mal og installer dørinnsatsen

Grunn den ferdige gipsveggen og flensområdet med en PVA gipsgrunning før maling. For paneler med en innsettingsdør i gips, kutt et stykke ½-tommers gips for å passe inn i dørkarmen, fest den med de medfølgende klipsene eller limet, og fullfør forsiden av innsatsen for å matche veggen. Heng døren på hengslene eller sett den inn i rammen, og test låsen for jevn drift. Dørflaten skal sitte innenfor 1/16 tomme fra den omkringliggende veggoverflaten – ethvert mer mellomrom er synlig og indikerer en innrammings- eller installasjonsfeil.

Brannklassifisert panelinstallasjon: tilleggskodekrav

Installasjon av et brannklassifisert tilgangspanel innebærer ekstra trinn utover standard installasjon. Unnlatelse av å følge UL-installasjonsinstruksjonene ugyldiggjør oppføringen og brannklassifiseringen for hele veggenheten.

• Bruk kun festetypen og antallet som er spesifisert i UL-produktets installasjonsinstruksjoner – erstatninger er ikke tillatt.
• Påfør intumescent fugemasse eller brannklassifisert caulk rundt hele omkretsen av rammen der den kommer i kontakt med gipsveggen, i henhold til instruksjonene for oppføringen.
• Ikke kutt paneldøren eller rammen – enhver feltmodifisering ugyldiggjør oppføringen.
• Merk panelet med UL-oppføringsnummeret og brannmotstandsvurderingen hvis det kreves av lokale forskrifter.
• Dokumenter panelinstallasjonen (modell, UL-nummer, plassering) for bygningens brannmotstandsjournal.

De fleste jurisdiksjoner følger IBC-seksjon 716 for brannklassifiserte tilgangspaneler. Bekreft alltid med Authority Having Jurisdiction (AHJ) før installasjon i en klassifisert enhet.

Vanlige installasjonsfeil og hvordan du unngår dem

Velge mellom panelrammer i metall og plast

Begge materialene fungerer godt i riktig bruk. Beslutningen kommer ned til krav til belastning, miljø og finishkvalitet.

Stål og galvaniserte metallrammer

Stålrammer er den profesjonelle standarden for kommersielle, brannklassifiserte og høytrafikkapplikasjoner. 16-gauge kaldvalset stål håndterer tilfeldige støt uten å bøye seg. Galvanisert eller pulverlakkert overflate motstår korrosjon i fuktige omgivelser som bak dusjvegger eller i mekaniske rom. Metallrammer aksepterer også gipsankre mer pålitelig hvis innrammingsfeiljustering krever et ankerpunkt.

Plast (ABS) rammer

ABS-plastpaneler er lettere, rimeligere og vil ikke ruste – noe som gjør dem egnet for boliger med høy luftfuktighet som bad og vaskerom. De er ikke egnet for brannklassifiserte enheter eller tak større enn 12×12 tommer på grunn av lavere strukturell stivhet. Plastrammer er enklere for enmannsmontering fordi de veier betydelig mindre enn tilsvarende stålpaneler.

Spesifikasjoner for taktilgangspanel

Takinstallasjoner følger de samme grunnleggende trinnene som veggpaneler, men introduserer unike utfordringer: tyngdekraften jobber mot deg, og panelet må støtte sin egen vekt pålitelig over flere tiår.

• Bruk alltid en hengsel-stoppmekanisme på takpaneler slik at døren ikke faller åpen utover 90 grader og belaster hengslet.
• For paneler som er større enn 16×16 tommer i tak, bruk en stålramme som er klassifisert for takbruk – plastrammer er ikke passende.
• Installer en kontinuerlig perle av akustisk tetningsmasse mellom panelrammen og takets gipsplater for paneler i lydklassifiserte sammenstillinger.
• Bruk to personer for paneler større enn 14×14 tommer – én til å holde, én til å feste.
• For atkomstluker på loftet krever IRC et minimum R-30 isolasjonsverdi over luken i klimasone 3 og oppover.

Vedlikehold og langtidspleie

Et riktig installert gipspanel krever minimalt med vedlikehold, men en rask årlig sjekk forhindrer at små problemer blir dyre problemer.

• Inspiser hengselstifter og låsemekanismer årlig; påfør en dråpe maskinolje hvis hengslene føles stive.
• Kontroller perimeterforseglingen på isolerte og brannklassifiserte paneler for sprekker eller kompresjonstap; skift ut svellende eller skumpakninger hvert 10. år eller når de er synlig nedbrutt.
• Mal dørflaten på nytt med den omkringliggende veggfargen etter enhver rommaling for å opprettholde det jevne utseendet.
• Mal aldri et panel lukket. Hvis døren ved et uhell er malt til rammen, bruk en verktøykniv til å snitte malingslinjen før du tvinger låsen.
• Etter alt rørleggerarbeid eller elektrisk arbeid bak panelet, bekreft at døren fortsatt lukkes i flukt og låsen låser seg rent før du kaller jobben fullført.

Hurtigreferanse: Valg av paneltype etter applikasjon
