Hvordan tilpasse størrelser på tilgangspaneler til tak-, vegg- og gulvinstallasjoner

Tilgangspanelstørrelser er ikke utskiftbare mellom tak-, vegg- og gulvinstallasjoner. Hver overflatetype pålegger et annet sett med strukturelle begrensninger - innrammingssenteravstand, hulromsdybde, belastningsgrad og åpningsmekanisme - som bestemmer maksimal og minimum levedyktig panelstørrelse før en enkelt måling tas. Å få feil størrelse koster mer enn selve panelet : et panel som er for stort til å passe mellom bjelkelag, for lite for håndtilgang, eller for dypt for et grunt tomrom i taket betyr fjerning og omorganisering, ofte etter at den omkringliggende finishen er fullført. Denne veiledningen dekker dimensjoneringslogikken for hver installasjonstype.

Hvorfor installasjonsoverflaten endrer Tilgangspanelstørrelse Beslutning

Den samme nominelle panelstørrelsen - for eksempel 300 × 300 mm - oppfører seg veldig forskjellig avhengig av hvor den er installert. Et veggpanel i den størrelsen sitter komfortabelt mellom stendere satt til 400 mm senter. Det samme panelet i et tak med 300 mm bjelkelagsavstand gir ikke plass til at rammeflensen kan forankres i solid ramme. Og i en gulvapplikasjon er 300 × 300 mm generelt for lite til å tillate sikker inntrengning av kroppen - et helt annet dimensjonert gulv.

Det riktige utgangspunktet er alltid installasjonsoverflaten – ikke den nominelle panelkatalogen – fordi hver overflate definerer begrensningene panelet må passe innenfor.

Taktilgangspanelstørrelser : Vekt, tomromsdybde og sikkerhet

Takinstallasjoner introduserer to begrensninger som ikke gjelder for vegger: panelet og dets innlegg må være lette nok til ikke å belaste takkonstruksjonen, og rammedybden må passe inn i taket uten å kontakte tjenester over taket.

Maksimal panelbredde er begrenset av bjelkelagsavstand. I standard bolig- og næringsbygg er bjelkelag satt til 400 mm eller 600 mm senter. Panelåpningen må falle helt mellom to bjelker – noe som betyr at den maksimale brukbare panelbredden typisk er 350 mm i et 400 mm bjelkelag, når innrammingstoleranser og rammeflensoverlapping er tatt med. Der det er behov for et større takpanel, må det monteres festeplater mellom bjelkelag for å skape en strukturell ramme før panelet kan monteres.

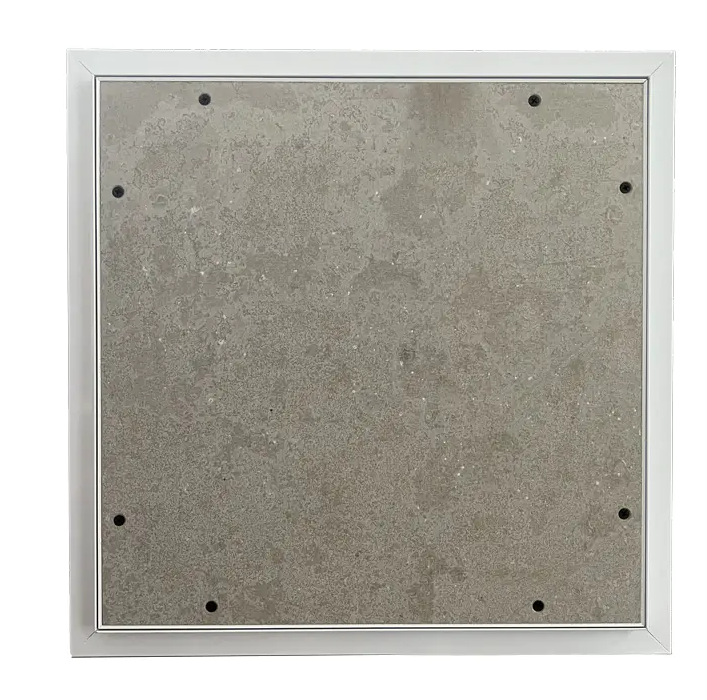

Standard takpanelstørrelser for gipsplater og himling av gipsplater løper fra 200 × 200 mm for liten HVAC-sensortilgang opp til 600 × 600 mm for større servicesoner. 600 × 600 mm er den praktiske øvre grensen for takmonterte tilgangspaneler – over denne størrelsen blir panelvekten og den strukturelle belastningen betydelige tekniske hensyn. På paneler 400 × 400 mm og større installert over hodet, kreves det en sikkerhetskrok eller festekabel for å forhindre at døren faller helt åpen når den åpnes nedenfra. Shunshis takpaneler i aluminium inkluderer en integrert sikkerhetskrok på større størrelser av akkurat denne grunnen.

Rammedybde må også bekreftes før bestilling. En takpanelramme som er dypere enn tomrommet mellom den ferdige takflaten og strukturen over vil forhindre at rammeflensen sitter i flukt – et problem som først blir synlig når panelet er i hånden på stedet.

Veggtilgangspanelstørrelser : Rammebegrensninger og oppgaveklarering

Vegginstallasjoner tilbyr mer dimensjoneringsfleksibilitet enn tak fordi strukturell belastning er mindre av en faktor og innrammingssentre er mer forutsigbare. De to variablene som bestemmer den riktige størrelse på veggtilgangspanel er innrammingens senteravstand og vedlikeholdsoppgaven panelet må støtte.

Innrammingssentre angir maksimal panelbredde. I standard stendervegger med 400 mm senter er den brukbare åpningen mellom stendere ca. 360–370 mm. Et 300 × 300 mm panel passer komfortabelt med margin på begge sider; et panel på 400 × 400 mm kan kreve at den grove åpningen innrammes med knekk. Bekreft stenderavstanden på stedet før du fullfører størrelsen - dette er spesielt viktig i ettermonteringsinstallasjoner der innrammingen ikke er synlig.

Oppgaveklarering angir minimumsstørrelsen. Panelet må være stort nok til at en hånd og et verktøy kan betjene komponenten bak det - ikke bare stort nok til å se det. Som en praktisk veiledning:

300 × 300 mm er standardspesifikasjonen for de fleste kommersielle veggtilgangspunkter. For en fullstendig oversikt over hvordan veggpanelstørrelsen avhenger av rammebegrensninger og innleggstype, se veiledning for størrelser på tilgangspaneler .

Gulvtilgangspanelstørrelser: Belastningsgrad kommer først

Gulvtilgangspaneler opererer under en helt annen størrelseslogikk fordi den primære begrensningen ikke er innramming eller visuell klaring – det er belastningsgrad . Et gulvpanel må støtte fottrafikk, utstyrsbelastning og i noen tilfeller kjøretøylast, samtidig som den opprettholder en jevn overflate og gir pålitelig tilgang til tjenester under gulvet.

Dimensjoneringshensyn for gulvpaneler skiller seg fra vegg og tak på tre sentrale måter. For det første må panelet være stort nok til å tillate kroppsinngang hvis personell tilgang til undergulvet er nødvendig - typisk minimum 600 × 600 mm for en persons tilgang med verktøy. For det andre må den strukturelle rammen være innfelt i gulvunderlaget slik at døroverflaten ligger i flukt med den omgivende gulvfinishen - spesifisering av et overflatemontert gulvpanel hvor en innfelt passform er nødvendig, gir en snublefare. For det tredje må belastningsgraden bekreftes mot gulvets forventede bruk: korridorer kun for fotgjengere, storkjøkken med tralletrafikk og gulv med utstyrsbelastning krever forskjellige klassifiserte paneler.

I motsetning til vegg- og takpaneler er det mindre sannsynlig at gulvtilgangspaneler bruker standard gips-innleggskonstruksjon - dørflaten bruker vanligvis stålplate eller ruteplate tilpasset den omkringliggende gulvfinishen, med en forsenket løftering i stedet for en låsemekanisme.

Ofte stilte spørsmål

Hva er den vanligste størrelsen på tilgangspanelet for vegginstallasjoner?

300 × 300 mm (12" × 12") er den mest spesifiserte størrelsen på tvers av kommersielle vegginstallasjoner, og dekker de fleste kravene til tilgang til rørleggerventiler og elektriske koblingsbokser. Den passer komfortabelt innenfor standard 400 mm boltavstand og gir nok klaring for enhåndsverktøytilgang til de fleste servicekomponenter. For HVAC-kontroller eller større komponenter som krever tohåndstilgang, er 400 × 400 mm standard opptrapping.

Hva er maksimal størrelse for et taktilgangspanel?

600 × 600 mm er den praktiske øvre grensen for takmonterte adkomstpaneler i standard gips- eller undertak av gipsplater. Over denne størrelsen krever panelvekten og den strukturelle belastningen teknisk vurdering. Paneler 400 × 400 mm og over installert over hodet bør inkludere en sikkerhetskrok eller festekabel for å forhindre at døren faller helt åpen. Bekreft alltid bjelkelagsavstand før du bestiller - panelbredden må passe innenfor bjelkelaget, og større paneler vil kreve at bjelkeplater installeres mellom bjelkelag.

Kan samme adgangspanel brukes i vegg og tak?

Det samme panelproduktet kan installeres i både vegg- og takposisjoner, men hengselorientering og sikkerhetskrav er forskjellige. For takmontering må hengslet plasseres slik at døren svinger mot installatøren når den åpnes nedenfra. Paneler 400 × 400 mm og over i takposisjoner krever en sikkerhetsfestemekanisme – enten en innebygd sikkerhetskrok eller en separat festekabel – som ikke er nødvendig for samme panel installert i en vegg. Bekreft disse kravene med produktdatabladet før du spesifiserer en enkelt paneltype på begge overflater. For mer veiledning om å matche riktig paneltype til riktig overflate, se valgveiledning for tilgangspanel .
