Den komplette veiledningen for tilgangsluker: typer, installasjon og tips

An tilgangsluke er et panel, dør eller åpning innebygd i gulv, tak, vegger eller tak som gir adgang til skjulte rom – som krypkjeller, loftrom, mekaniske jakter eller bruksområder – uten å måtte rive omkringliggende strukturer. Den rette adkomstluken sparer timer med kostbart vedlikeholdsarbeid og er lovpålagt i mange byggeforskrifter for skjulte mekaniske og elektriske systemer. Denne veiledningen dekker alle hovedtyper, standardene som styrer dem, hvordan du velger riktig luke for din applikasjon, og beste praksis for installasjon og vedlikehold.

Hva er en tilgangsluke og hvorfor betyr det noe?

Adgangsluker fungerer som inngangsporten mellom okkuperte rom og skjult infrastruktur. VVS-avstengningsventiler, elektriske koblingsbokser, HVAC-kanaler og strukturelle inspeksjonspunkter er avhengige av luker for rutinemessig service. Uten dem risikerer hvert vedlikeholdsanrop å rive opp ferdige overflater – noe som legger til reparasjonskostnader som raskt overstiger den opprinnelige lukeprisen med en faktor på fem eller mer.

Utover bekvemmeligheten oppfyller tilgangsluker kritiske sikkerhets- og kodefunksjoner:

• International Building Code (IBC) seksjon 1209 krever tilgangsåpninger for krypkjeller og loft.
• NFPA 96 krever tilgjengelige paneler i storkjøkkeneksossystemer.
• UL-listede brannklassifiserte luker opprettholder nødvendige brannmotstandsklassifiseringer i gulv-/takmontasjer.
• OSHA 29 CFR 1910.23 dekker gulvåpninger og rekkverk eller deksler som er nødvendige for å beskytte arbeidere.

I kommersielle bygninger kan unnlatelse av å gi samsvarende tilgangsluker resultere i mislykkede inspeksjoner, prosjektforsinkelser og betydelige bøter – noen ganger over 10 000 USD per brudd i jurisdiksjoner med streng håndhevelse.

Hovedtyper av tilgangsluker

Adgangsluker kategoriseres først og fremst etter deres monteringsplassering og ytelseskravene til det miljøet. Å forstå disse kategoriene er utgangspunktet for hver spesifikasjonsbeslutning.

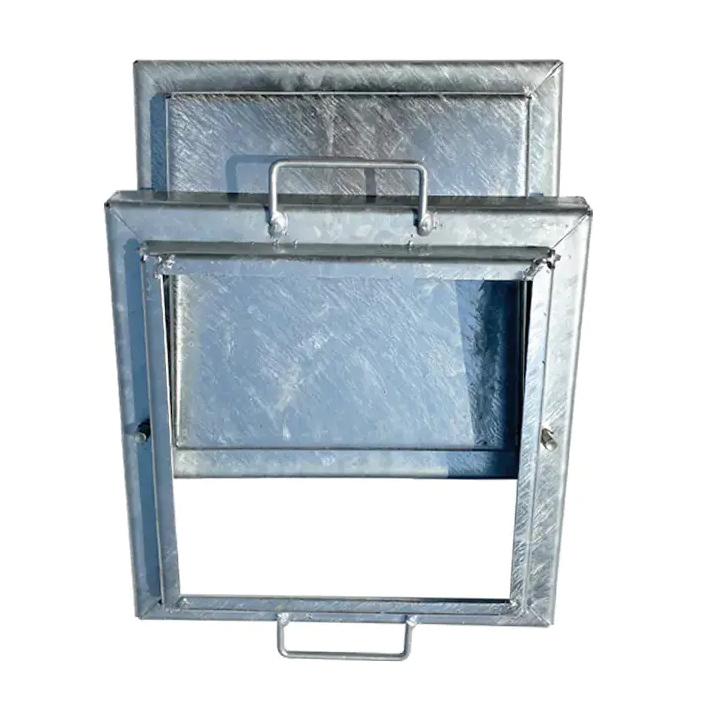

Gulvtilgangsluker

Gulvluker er designet for å tåle fottrafikk og, i industrielle omgivelser, gaffeltruck. De er produsert med innfelte deksler slik at de sitter i flukt med overflaten rundt. Vanlige rammematerialer inkluderer varmgalvanisert stål (for utendørs eller våte områder) og aluminium (for vektfølsomme bruksområder). En standard enfløyet gulvluke for et næringsbygg måler vanligvis 24 × 24 tommer, selv om tilpassede størrelser opp til 96 × 96 tommer er tilgjengelige for tilgang til stort utstyr.

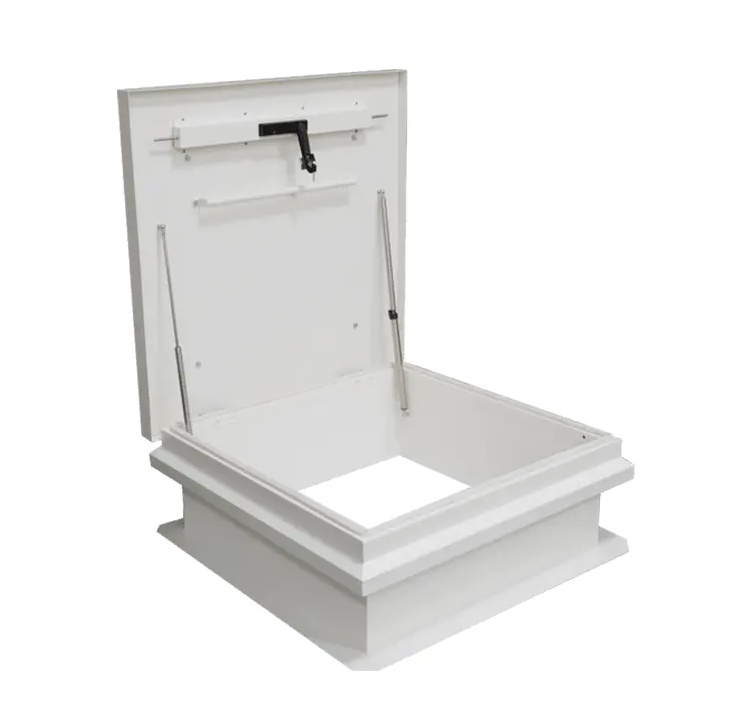

Takluker

Takluker gir sikker, værbestandig tilgang til hustak for HVAC-vedlikehold, antenneservice og nødutgang. De må være vanntette, termisk ødelagte for å forhindre kondens, og sterke nok til å motstå vindløft. ANSI/SPRI WH-1 er industristandarden for motstand mot vindløft på takluker. En godt spesifisert takluke inkluderer en kompresjonsfjærstøttemekanisme - de fleste modellene holder døren åpen i 75° med en holde-åpen arm vurdert for vind opp til 50 mph.

Tilgangspaneler for vegg og tak

Disse panelene brukes til å nå skjulte rørlegger-, elektriske og HVAC-komponenter i bolig- og kommersielle interiører. Perlerammer av gipsplater gjør at panelet kan pusses og males for å matche veggen rundt, noe som gjør dem nesten usynlige. Standard boligstørrelser inkluderer 12 × 12 tommer, 14 × 14 tommer og 22 × 30 tommer (sistnevnte er minimum anbefalt for personell på de fleste koder).

Brannklassifiserte tilgangsluker

Brannklassifiserte luker er testet i henhold til UL 10B (positivt trykk) eller UL 10C (nøytralt trykk) standarder og er tildelt timeverdier - vanligvis 1 time eller 1,5 time - som samsvarer med den omkringliggende enheten. De inneholder oppsvulmende tetninger som utvider seg ved høye temperaturer for å hindre røyk og flammespredning. Å installere et ikke-klassifisert panel i en brannklassifisert enhet er et kodebrudd som kan annullere hele enhetens oppføring.

Lufttette og isolerte luker

Disse lukene brukes i energieffektive bygninger og applikasjoner med kaldt klima, og har kontinuerlige perimeterpakninger og stive isolasjonskjerner med R-verdier som vanligvis strekker seg fra R-5 til R-20. I passivhus- eller netto-null-prosjekter kan en uisolert loftsluke stå for en uforholdsmessig stor andel av det totale varmetapet – studier viser at en enkelt 22 × 30 tommer uisolert luke kan miste like mye varme som en 9 sq ft uisolert veggseksjon.

Tilgangsluketyper sammenlignet

Nøkkelvalgskriterier

Å velge feil luke fører til kodebrudd, for tidlig feil eller utilstrekkelig tilgang. Vurder følgende faktorer før du spesifiserer et produkt.

Lastekrav

Gulvluker i fotgjengerområder trenger en kapasitet på minimum 300 lb. Kjøretøyområder krever luker klassifisert for H-20 motorveibelastning (opptil 32 000 lb per aksel). Spesifiser alltid lastklasse før størrelse, fordi den strukturelle rammedybden endres betydelig mellom klassifiseringer.

Materiale og korrosjonsbestandighet

Materialvalg avhenger av eksponeringsmiljøet:

• Stål (varmgalvanisert): Mest økonomisk for innendørs og skjermet utendørs bruk; egnet for de fleste kommersielle prosjekter.
• Aluminium: Lett og naturlig korrosjonsbestandig; foretrukket for kystmiljøer og takapplikasjoner der vekt er viktig.
• Rustfritt stål (304 eller 316): Nødvendig i matforedlingsanlegg, marine miljøer og kjemiske anlegg; betydelig dyrere, men tilbyr tiår med levetid.
• GRP/glassfiber: Ikke-ledende og korrosjonssikker; brukes i nærheten av elektriske transformatorstasjoner eller i svært aggressive kjemiske miljøer.

Åpningsstørrelse og klaring

For personelltilgang må den frie åpningen (ikke rammens OD) være minst 22 × 30 tommer per IBC og de fleste jurisdiksjonskoder. Utstyrstilgangen må være dimensjonert rundt den største komponenten som må passere – legg til minst 4 tommer klaring på alle sider av utstyrskonvolutten. Mål den grove åpningen nøye; rammeflenser legger vanligvis til 2–4 tommer per side til den nominelle lukestørrelsen.

Sikkerhet og låsing

Adgangsluker i offentlige eller halvoffentlige områder bør ha manipulasjonssikker maskinvare. Alternativene inkluderer nøkkelsylinderlåser, fjærbelastede slamlåser og hengelåshasper. I kritisk infrastruktur (vannbehandling, krafttransformatorstasjoner) har luker ofte doble låsemekanismer og kanter mot lirk. For takluker som er underlagt utgangskrav, er panikkbeslag som åpnes fra innsiden uten nøkkel obligatorisk i henhold til IBC-seksjon 1010.

Termisk og akustisk ytelse

I kondisjonerte bygninger er en uisolert luke en direkte energistraff. For samsvar med ASHRAE 90.1-2022 må lofts- og krypkjellerluker i klimasonene 3–8 oppfylle minimumsisolasjonsverdier som nå samsvarer med den omkringliggende monteringen. Akustisk klassifiserte luker - med STC-klassifiseringer mellom 35 og 52 - er spesifisert for innspillingsstudioer, medisinske fasiliteter og serverrom der lydisolering er kritisk.

Beste praksis for installasjon

Selv en godt spesifisert luke vil svikte for tidlig eller skape sikkerhetsrisiko hvis den er feil installert. Følg disse retningslinjene for pålitelig langsiktig ytelse.

Grov åpningsforberedelse

Den grove åpningen må være firkantet og loddrett til innenfor 1/8 tomme over 4 fot. Betongkanter for gulvluker bør herde i minimum 28 dager før rammen settes, eller bruk ikke-krympende fugemasse for å fylle hull. For takluker må kantsteinshøyden være minimum 8 tommer over den ferdige takflaten i henhold til NRCAs retningslinjer for å hindre vanninntrenging.

Forankring og rammeinnstilling

Ankerbolter eller sveiseplater må dimensjoneres for å overføre konstruksjonsbelastningene til den omkringliggende strukturen. En vanlig feil er forankring av gulvlukerammer til ikke-strukturelle toppplater i stedet for konstruksjonsplaten under - dette kan resultere i rammesetninger eller rotasjon under belastning. For murbruk, bruk rustfritt stål eller varmgalvaniserte ankere for å forhindre galvanisk korrosjon ved tilkoblingspunktet.

Værbestandige takluker

Den hyppigste årsaken til taklukelekkasjer er feil integrasjon med takmembranen i stedet for en defekt luke. Membranen skal legge seg oppover og over fortauskanten i henhold til takprodusentens krav - vanligvis minimum 6 tommer vertikalt ben. Påfør blinkende tape på alle hjørner og sømmer. Stol aldri utelukkende på caulk for å forsegle fortauskant-til-dekk-skjøten.

Maskinvarejustering og testing

Etter installasjon, test hver driftskomponent:

1. Kontroller at lokket åpner seg fritt og hold-åpne-armene kobles positivt inn i den angitte vinkelen.
2. Bekreft at alle låser fungerer jevnt med de medfølgende nøklene.
3. Kontroller at lokket lukkes flatt med jevn kompresjon av perimeterpakninger.
4. For fjærassisterte luker, juster fjærspenningen slik at lokket ikke krever mer enn 30 lbs kraft for å åpne (i henhold til ANSI/BHMA A156.19 retningslinjer).
5. Dokumenter installasjonen med bilder og noter lukemodell, størrelse og maskinvaredetaljer for bygningens vedlikeholdsfil.

Vedlikeholdsplan og inspeksjonspunkter

Adgangsluker blir ofte oversett under rutinemessig bygningsvedlikehold, noe som fører til fastklemte hengsler, korroderte rammer og kompromitterte pakninger – alt oppdaget på det verst mulige øyeblikket. Et strukturert inspeksjonsprogram forhindrer nødsvikt.

Kvartalsvise kontroller

• Smør hengsler og låsemekanismer med et tørt PTFE-smøremiddel (unngå oljebaserte smøremidler som trekker til seg støv).
• Inspiser pakninger for sprekker, kompresjonssett eller manglende deler.
• Kontroller at holde-åpne-armene går i inngrep og utløser riktig.

Årlige sjekker

• Inspiser ramme-til-substrat-forbindelser for korrosjon eller løsnede.
• For takluker, sjekk fortauskantblinken og membranoverlappingen for løfting, sprekkdannelse eller separasjon — over 60 % av lekkasjer i takluker oppstår ved blinkende termineringspunkter , ikke ved selve lokket.
• Test brannklassifiserte luker for selvlukkende funksjon og verifiser svellende tetninger er intakte.
• Bekreft at låsesylindere godtar riktig nøkkel og ikke er erstattet med ikke-kompatibel maskinvare.

Når skal erstattes i stedet for reparasjon

Bytt en luke når: rammen viser gjennomkorrosjon eller strukturell deformasjon; døren lukkes ikke lenger i flukt etter maskinvarejustering; brannklassifiseringsetiketten mangler eller er uleselig (sammenstillingen mister UL-oppføringen); eller luken er før gjeldende kodekrav for ditt opphold. Erstatningskostnaden for en standard kommersiell luke - typisk $200–$1500 avhengig av type og størrelse - er langt mindre enn ansvarseksponeringen til en enhet som ikke er i samsvar eller feil.

Vanlige feil å unngå

Erfarne entreprenører og anleggsledere møter fortsatt de samme tilbakevendende feilene. Å kjenne dem på forhånd forhindrer kostbar omarbeiding.

• Spesifisere etter nominell størrelse uten å bekrefte klar åpning: En "24 × 24" gulvluke kan ha en fri åpning på bare 21,5 × 21,5 tommer etter rammen. Kontroller alltid den klare åpningen i produktdatabladet.
• Bruk av innvendig panel utendørs: Standard gipsplater er ikke vurdert for fukteksponering. Selv en overbygd utvendig plassering krever minst en galvanisert stål- eller aluminiumsenhet med en EPDM-pakning.
• Ignorerer UL-etiketten på brannklassifiserte enheter: Hvis du erstatter et "lignende" unotert produkt, annulleres monteringsvurderingen og skaper et ansvar i tilfelle skade på brann.
• Montering av takluker uten fallsikringsplan: OSHA 1926.502 krever beskyttelse for takåpninger under installasjon. En takluke tilfredsstiller heller ikke i seg selv rekkverkskravet for ubeskyttede kanter – det er ofte behov for separate rekkverk eller sikkerhetsbur.
• Glemte å koordinere med taktekkingsentreprenøren: Lukekanter skal settes før membranen monteres. Å ettermontere en fortauskant i en ferdig membran kompromitterer nesten alltid vanntettingsintegriteten.

Tilgangsluker i spesifikke applikasjoner

Bolighus

I boligbygging er de mest kritiske lukeplasseringene loftet (minimum 22 × 30 tommer fri åpning per IRC R807.1), krypkjeller (minimum 18 × 24 tommer per IRC R408.4) og tilgangspaneler til bad eller kjøkken bak rørleggerventiler. Isolerte loftsluker med en R-verdi som samsvarer med den omkringliggende isolasjonen reduserer varmetapet og er i økende grad pålagt av energikoder i klimasoner 4 og høyere.

Nærings- og institusjonsbygg

Større bygninger er avhengige av en koordinert matrise av luker som er planlagt i designfasen. Maskiningeniører spesifiserer vanligvis lukeplasseringer på reflekterte himlingsplaner og plantegninger som en del av kontraktsdokumentene. Et mellomstort sykehus kan for eksempel inneholde over 200 individuelle tilgangspaneler som betjener VVS-, medisinsk gass-, elektriske og HVAC-systemer - hver valgt for å matche ytelseskravene til den omkringliggende enheten.

Industri- og infrastrukturanlegg

Avløpsrenseanlegg, kraftstasjoner og tunneler bruker kraftige gulvluker bygget for å tåle konstant fottrafikk, kjemisk eksponering og noen ganger kjøretøybelastninger. Innfelte avløpskanaler rundt rammen hindrer vanninntrengning. I scenarier med begrenset plass (CSE) regulert av OSHA 1910.146, må lukeåpningsdimensjonene og tilnærmingsgeometrien tilrettelegge for inngang i full PPE, inkludert selvforsynt pusteapparat.
